Arduino 繼電器外接盒

        Arduino 繼電器外接盒DIY

 Arduino 我的第一個玩具 , 實用的溫溼度紀錄器, 網路上爬文章很多, 所以溫溼度就變成了首選, 利用傳感器數據透過繼電器來控制家電, 這才是我要的~~控制濕度(這樣除濕機才不會瘋狂的轉)

首先將繼電器、璧插、外接盒、外接電源線都接好, 喬好位置把繼電器塞進外接盒裡.


      綠色那顆是啥??  沒錯, 電話線盒接頭, 4蕊電話線便宜好取得, 拿來當訊號線.

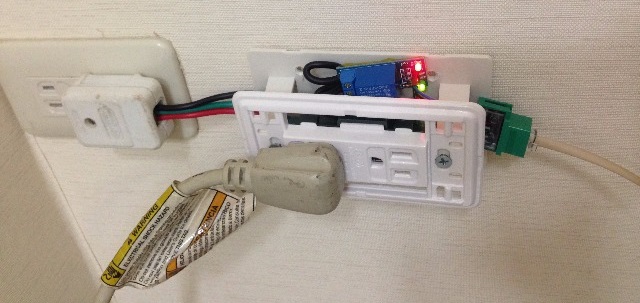

      組裝起來先試機, 確定繼電器功能正常.


      美化一下外觀, 外殼上鑽2個洞(3mm), 把繼電器上的LED解焊外移, 完成.

      這插座看起來是不是很像一回事..................> <
